数控操作面板故障与维修

作者： adminer@qq.com / 2026-06-15

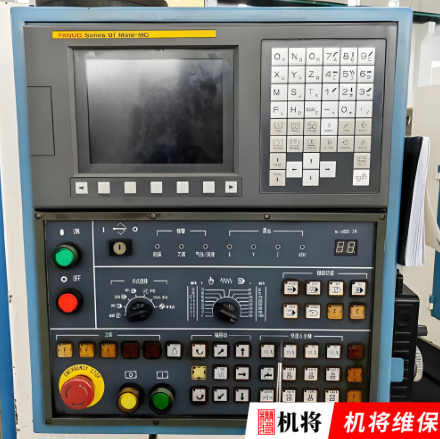

    数控操作面板是人机交互的中心，主要用于程序编辑、参数设定、运行监控、手动控制等。不同品牌（发那科、西门子、华中数控）的数控机床的操作面板会有所不同，故障主要分为电源、按键、显示屏、接口、通讯等五大类。

    首先检查电源指示灯是否正常，若无电源，则需要排查操作面板的供电线路和电源模块。如果电源正常，可能是显示屏模块的问题。

    接口问题也是可以通过直观排查的，检查数控面板和数控系统之间的所有电缆和接口，确保无物理破损、插头紧固并且接触良好；

    通讯问题则须要确认操作面板与CNC之间的通信协议设置匹配，参数配置正确。错误的协议或地址设置会导致面板无法正常通信。部分通讯报错问题可以选择重启数控系统，仍然报错则检测通讯线路通断或者更换通讯卡。

    常见的按键故障有按键无反应、按一个按键出现多个指令、按键卡死等情况。原因可能是按键膜老化或者进了水和油污之类的，也可能是按键驱动芯片损坏或者按键板排线氧化或松动。按键的维修步骤：断电→拆卸面板外壳→检查排线插头→重新拔插并用无水酒精+棉签清理氧化层；如果是单按键失灵，则需要更换同型号按键膜，或短接按键板测试，判断是膜还是板的问题；如果是多按键或者整排按键失灵，则需要检查按键驱动IC（如74HC164、74HC595）,测量供电与信号，如果损坏则更换；若无发现以上问题，就用无水酒精+软毛刷清理面板内部，吹干后装回测试。

    常见的显示屏故障有黑屏、花屏、白屏、闪屏、显示缺笔画、亮度异常等情况。花屏或者闪屏通常与显示驱动电路、连接线缆或CNC控制器的视频输出信号有关。直接观察屏线是否松动或者断裂，液晶屏驱动板或者背光板是否损坏；通过亮度和对比度来判断系统参数设置是否错误。如果以上全部排查完毕，问题依然存在，则需要专业维修或者更换。

    维修数控操作面板注意事项

    所有的维修操作必须先要断电，并做好断电标识；更换或者拆卸操作面板时，做好线路和螺丝的标记，避免重装时接错线；更换配件优先选择原厂同规格配件，替代配件需匹配电压、通讯协议等参数，避免不兼容导致二次故障；维修后通电测试应先单独测试面板功能，再联动机床测试指令执行，确认无故障后再投入使用。
